Mayo 2015

Conectar nuestra estación meteorológica a Internet.



El Eusoport ya es compatible por enlace directo con Weathercloud.net


El Eusoport es un mini-webserver del tipo Raspberry, especialmente programado para conectar estaciones meteorológicas Davis y TFA a internet por medio de un router, sin necesidad de tener el ordenador encendido, lo que ahorra muchos euros en la factura de la luz, ya que tiene un consumo propio que no supera lo 3,5W.

Nuestra estación Davis Vantage Pro 2 A + lleva algo más de un año conectada a internet gracias a un Eusoport, que tiene un comportamiento de transmisión de datos muy estable y requiere poca vigilancia. Basta con echarle un vistazo una vez al día, para asegurarnos de que no hay interrupciones en la transmisión de datos a internet, que, de haberlas, suelen autocorregirse a los pocos minutos. Su tarjeta SD almacena datos de nuestro Tiempo local durante un siglo y el Software de Eusotec genera automáticamente gráficas y tablas de valores de todos los parámetros.



Si estamos conectados con nuestra estación Davis o TFA mediante el Eusoport a los portales de WUNDERGROUND o AWEKAS, estos servidores nos envían un e-mail al cabo de dos horas de interrupción de nuestros datos del Tiempo local, lo que nos facilita mucho la vigilancia. Dichos servidores-portales o comunidades meteorológicas son totalmente gratuitos y el Eusoport se conecta a ellos mediante los datos de nuestro usuario y contraseña de cada portal o clave proporcionada por el portal, estableciendo lo que se llama un enlace directo en el menú interfaz del propio Eusoport, que está en español, porque un servidor, yo, lo ha traducido:

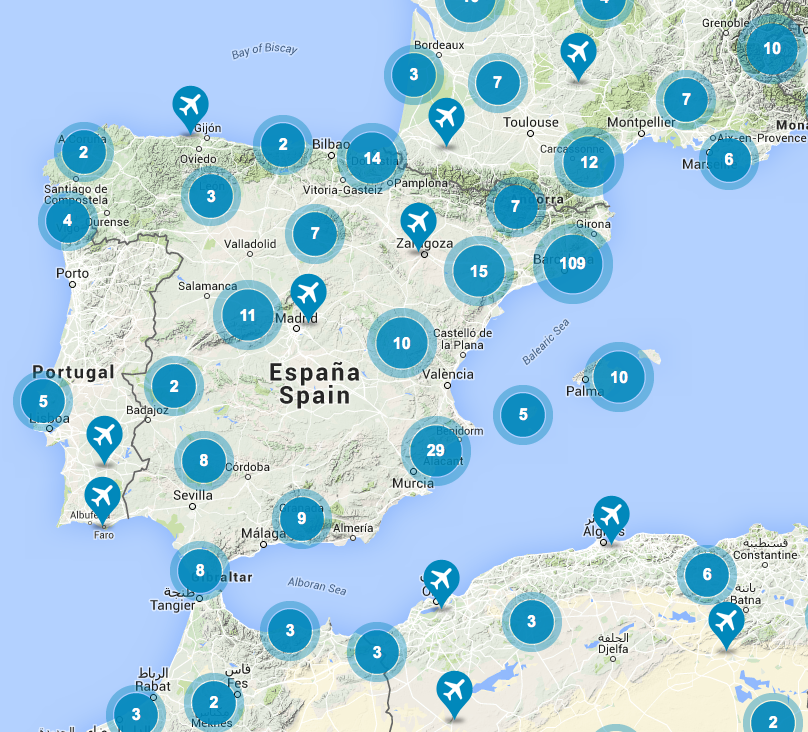

Los portales meteorológicos a los que nos podemos conectar con el Eusoport

LA NOVEDAD.

Hasta hace poco tiempo el portal español de mayor relevancia para los aficionados a la meteo era www.meteoclimatic.net y sigue siendo una buena comunidad online, pero en materia de programación e interacción con otros servicios y hardware está quedando algo obsoleta, lo que ha hecho florecer una alternativa en España, que se está llevando la afición a su terreno. Esta alternativa es una iniciativa moderna que responde a los deseos de las comunidades online de estos tiempos. Hablamos de weathercloud.net

Eusotec.de se hizo eco de la existencia de Weathercloud.net hace pocos meses y ha adaptado su software al portal (cosa que con meteoclimatic.net estaba resultando ser un quebradero de cabeza) por lo que la novedad es que ahora también podemos crear un enlace directo de nuestra estación meteorológica, si es Davis o TFA, con el Eusoport, si estamos registrados en Weathercloud.net  un portal español con sede en Barcelona, que ya tiene una enorme proyección y respuesta internacional entre aficionados a la meteorología.

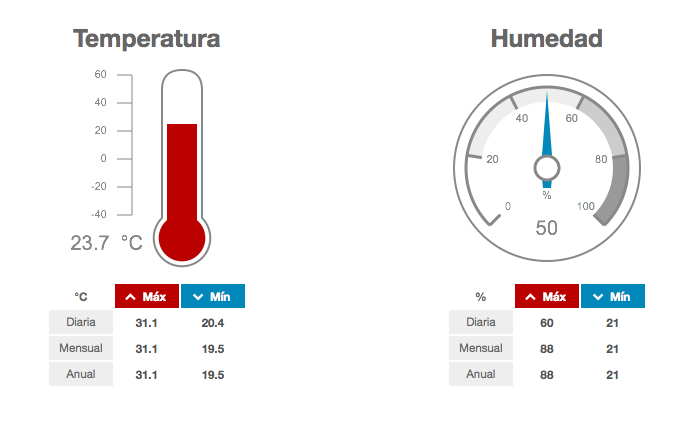

Weathercloud.net se caracteriza por un diseño agradable de relojes grandes y fáciles de leer. Permite enviar nuestros datos del Tiempo local cada hora a Twitter y nos regala un sticker para nuestra página personal. Junto a Wunderground y Awekas, Weathercloud.net hace que nuestra experiencia como aficionados al Tiempo sea mucha más rica y entretenida, compartiendo datos de nuestra estación local con el resto del mundo. Es una simbiosis de la que todos salen beneficiados y el Eusoport es un dispositivo de conexión que nos lo pone fácil.

 _____________________________________________________________________________________________________



Marzo 2014

Añadir una cámara IP HD a nuestra página de meteorología personal.






Las cámaras web o cámaras IP son cada vez más populares por la calidad de imagen HD que ofrecen y la gran conectividad a través de internet y redes locales, y su mercado ha crecido exponencialmente con la consolidación de conexiones a internet y las subsiguientes redes locales domésticas, de modo que tener una o más cámaras en nuestro domicilio, por razones de seguridad o simplemente para tener bajo observación la casa y nuestra parcela, es algo que tarde o temprano todos nos planteamos.

Una cámara IP puede, además ser un buen apoyo para la observación de animales y aves en nuestro jardín o huerto o mismamente del Tiempo. En tal caso una buena calidad de imagen es fundamental.

Si nos damos una vuelta por sitios de webcams en internet, podemos ver toda clase de imágenes de muy baja calidad que apenas sirven para reconocer si es de día o de noche ;-)

Así que os presento aquí una webcam IP de la marca alemana Mobotix, la M25, una webcam para exteriores que inicialmente es una muy potente cámara de seguridad, pero que debido a sus lentes intercambiables y su zoom digital se hace muy interesante para la observación meteorológica o de la Naturaleza viva en nuestro entorno.

Imagen jpg de nuestra M22, un modelo 2 generaciones anterior a la actual M25, que cuenta con el doble de resolución de imagen y un sensor mejorado para condiciones de baja luminosidad.


Al interfaz se accede por medio de un navegador en red local, con una dirección IP asignada por la red o fija en la misma, como 192.168.1.15.  El objetivo es un semi-ojo de pez de 90º, ideal para la observación de grandes porciones de cielo y seguir el progreso del Tiempo.

Puedes acceder a vídeos tipo time-lapse de nuestra webcam en este sitio:



Su principales características son:

  • Libre selección de objetivo: Tele/gran angular, día/noche, CS-Mount y hemisférico
  • Perfecto para video seguridad y webcam panorámica de 180°
  • Instalación rápida y sencilla en pared, mástil o techo
  • DVR integrado (hasta 64 GB) con grabación de vídeo de alta definición sin carga de red (4 GB tarjeta microSD incl.)
  • Robusta, requiere mantenimiento mínimo y resistente -30° hasta +50°C (IP66)
  • Zoom digital sin escala, giro, inclinación
  • Micrófono y altavoz con función audio mejorada.
  • Color y B/N: 2048 x 1536 (QXGA)
  • Sensor CMOS 1/2,5" de 5MP.

Es una cámara que se alimenta por cable de red (PoE según IEEE 802.3af) es decir que necesita un adaptador  o inyector PoE que combina la señal de datos con la corriente eléctrica, pues tan sólo consume 3W, lo que es beneficioso para nuestra factura de la luz. Ser POE también simplifica la instalación y hace innecesario un software en nuestro PC, aunque existe, pues se configura desde un navegador y es compatible con iOSX.

METEOROLOGIA PERSONAL.


Esta cámara IP es el complemente perfecto para una estación meteorológica, ya que la mayoría de sitios de meteorología nos ofrecen la posibilidad de añadir una webcam a nuestra página personal del Tiempo en nuestra localidad, lo que ayuda enormemente al visitante y al propio servicio meteorológico a conocer el Tiempo de un vistazo.

Ejemplo de nuestra página en Wunderground:






Diciembre de 2013

 ¿Por qué llueve cuando baja la presión del barómetro?


En los últimos 7 días ha llovido un par de veces en Benidorm, un total de unos 27 litros por metro cuadrado en el centro de la ciudad. Esto no nos ha solucionado la sequía que ya venimos padeciendo desde hace meses, aunque algo es algo.

Ambas lluvias han venido acompañadas de una sensible bajada de la presión del aire o barométrica, cosa que suele ocurrir, simplemente porque las bajadas de la presión del aire permiten la entrada de nubes, así de sencillo. Es como bajar la guardia y abrir tus puertas.

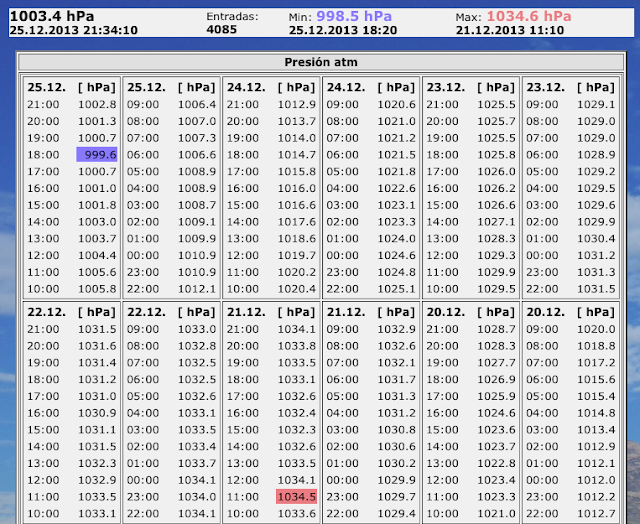

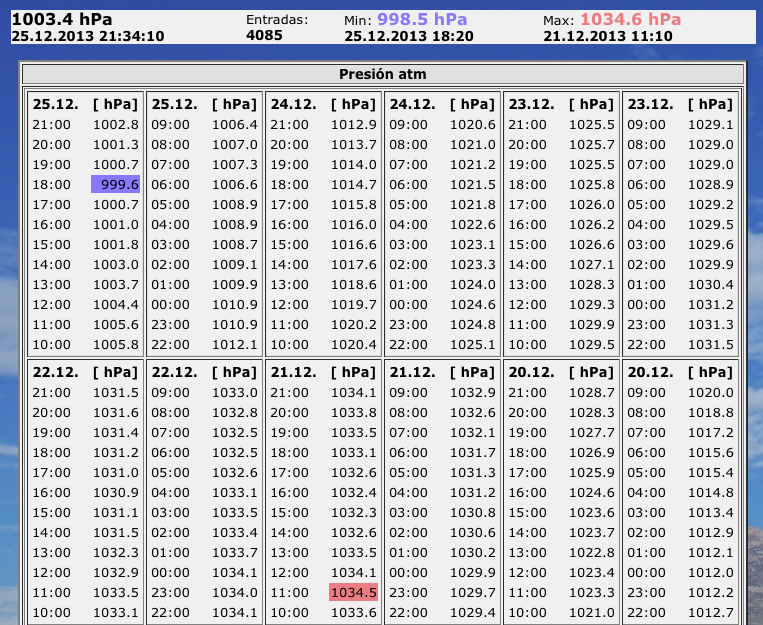

Presión mínima hoy 25/12 y baja entre el jueves (19/12) viernes pasado (20/12 - 1012,7 hPa) cuando llovió.  En rojo la máxima, entre ambas lluvias de la semana.

Un anticiclón es un sistema de altas presiones que nos protege de la lluvias (salvo las tormentas locales) como un escudo protector generado por el calor del Sol.  El aire caliente se expande y crea una burbuja estable de buen Tiempo.  Cuando éste se desinfla (porque nada es para siempre)  y masas de aire de otras zonas penetran en el anticiclón y lo deshacen, viene la lluvia. Es una dinámica fabulosa que reparte el agua en el planeta, aunque no siempre de forma que nos interesa. Pero, como se suele decir, nunca llueve a gusto de todos.

En la gráfica puedes apreciar que las lluvias han coincidido con las bajadas de la presión barométrica.


Haz click en la imagen para ampliar.




Marcado en violeta el valor de precipitaciones acumuladas (31,0 mm) en Diciembre en Benidorm desde la lluvia anterior a la semana, el 19/12 empieza a llover por la tarde y se detiene de madrugada el viernes 20/12 en 51,2 mm totales del mes.  Hoy 25/12, a las 9 de la mañana llueve de nuevo.


Puedes visualizar estos datos detallados en forma de tablas o gráficas tú mismo para la semana o el mes en el que lees este artículo, en la página de nuestra estación meteorológica: TIEMPO ACTUAL EN BENIDORM

EN EL PUNTO MÁS BAJO LLEGA EL VIENTO.





Cuando la presión ha llegado a su punto más bajo, esta tarde sobre las 6 (gráfica arriba), rápidamente ha entrado aire nuevo, produciendo rachas de viento de hasta 62,8 km/hora en 12 horas. Esto ocurre automáticamente para compensar el vacío creado por las bajas presiones, ya que la Naturaleza busca el equilibrio. De este modo, nuevamente subte la presión barométrica.


Velocidades del viento.

Como resultado de la nueva entrada de aire, la presión del aire ha subido casi 20 milibares en 24 horas.











DIC. 2013

CONECTAR MI ESTACIÓN DAVIS VANTAGE O VUE A INTERNET POR MEDIO DE UN SERVIDOR WEB MINI EUSOPORT.





Una de las grandes ventajas que las tecnologías de la comunicación nos ofrecen es la conectividad de casi cualquier dispositivo a internet y por tanto al mundo. Esto propicia el intercambio de datos, una mayor accesibilidad a lo que nos interesa controlar y monitorizar y sobre todo genera redes, o voy a decir, REDES!  Las redes son fabulosas, porque nos unen.

Si tenemos una estación meteorológica Davis, sea una Vantage Pro o una Vue, también es habitual que la queramos tener conectada a la red, concretamente a nuestra propia página personal o a uno de los servidores del Tiempo que han surgido en los últimos años, como son WUNDERGROUND, AWEKAS, o en España METEOCLIMATIC

Para que nuestra Davis se comunique con el mundo las 24 horas, los 365 días al año y muestre sus fabulosos datos del Tiempo en nuestra ciudad o en ese valle dónde vivimos, Davis ya nos proporciona el software WEATHERLINK  y parte del hardware, el Datalogger y adaptador USB para la conexión al PC. Pero tener el ordenador encendido las 24 horas no apetece mucho, por el consumo de luz y desgaste del equipo.


Al rescate de esta cuestión viene un estupendo invento que se llama Mini-webserver. Con él podemos prescindir por completo del software Weatherlink y de nuestro Pc como enlace a internet.

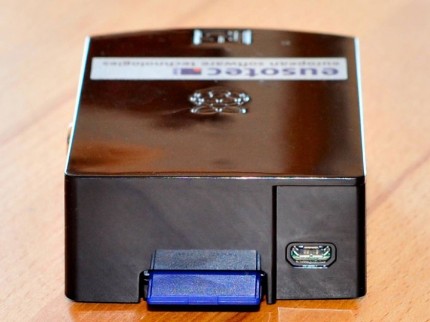

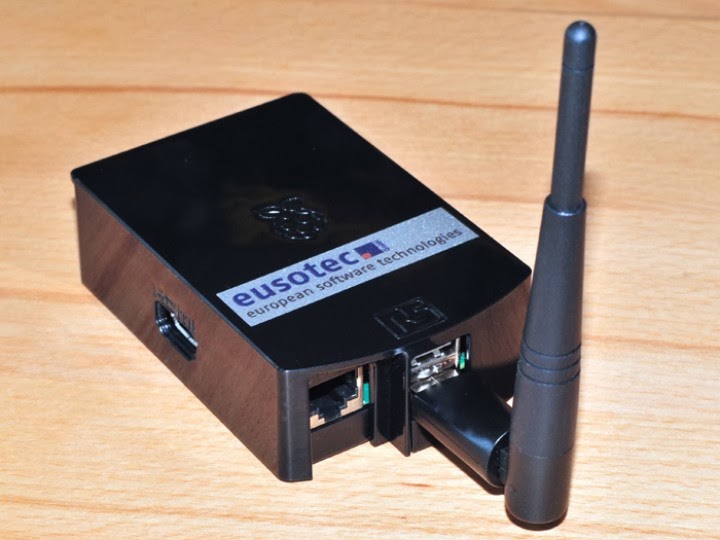

Aquí os voy a presentar un modelo made in Germany de la empresa Eusotec, llamado EUSOPORT, que viene con versión de conexión con cable al router y otra con adaptador WLAN de 300Mbps.

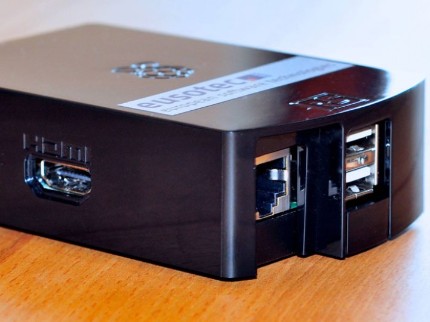

La ventaja principal del EUSOPORT es que consume tan sólo 3,5 vatios y es tan pequeño como una cajetilla de tabaco. En su puerto trasero lleva ya una tarjeta SD de 4 Gb que hace de memoria del Datalogger y nos da para hasta 100 años de registros con intervalos de 5 minutos!

El EUSOPORT se conecta de forma muy simple a la Davis por medio de USB y al router.  Después de un rápido chequeo del Firmware, el  EUSOPORT se puede configurar en la dirección 192.168.1.21 ó 22 de nuestra red local, en un navegador web. Tiene el menú en español y su configuración para adaptar nuestros sensores de la estación nos lleva 10 minutos.

El Eusoport es ideal para usuarios Mac, ya que el Weatherlink IP de Davis no es compatible con Mac OsX.

Una vez en marcha el EUSOPORT se caracteriza por una conexión muy estable a internet y la accesibilidad por medio de la red local LAN o WLAN, la inalámbrica es mi favorita porque es muy práctica en áreas donde varios usuarios necesitan acceder a los mismos datos en la red local.


CLOUD. Nuestra Davis en la nube.

Opcionalmente Eusotec ofrece un muy práctico servicio de nube-cloud. Si activas esta opción, los tres primeros meses son gratis, después cuesta 3 euros al mes y se paga con Paypal por periodos de 1 año en el webshop de Eusotec, sin prórrogas automáticas ni necesidad de cancelación del servicio. Simplemente se renueva pagando otro año, si se quiere. La gran ventaja de la nube Eusotec es que podemos acceder a nuestro mini- servidor y todos sus datos desde cualquier punto del planeta que tenga internet.

ENLACE DIRECTO.

Lo mejor del EUSOPORT es sin deuda su capacidad de enlazarnos directamente con nuestros portales meteorológicos favoritos, como decía antes:




y para los alemanes entre nosotros, WETTER.COM, aunque este servidor está plagado de publicidad y no me es muy simpático.

Tan sólo debo estar previamente registrado en el portal que me guste o en todos y con mis datos de usuario puedo aprovechar unos enlaces directos pre-configurados en el EUSOPORT,  en cuestión de segundos. Enseguida podremos comprobar cómo nuestra Davis empieza a enviar sus datos a los sitios web donde tenemos un usuario dado de alta.

La propia página del EUSOPORT, como digo, está accesible a través de la red local en 192.168.1.22 y en la nube de eusotec, si la hemos activado, cosa que os recomiendo, ya que esta página puede servir para informar a cualquier persona en el mundo de lo que hace nuestra estación meteorológica Davis en cada momento, ya que se actualiza cada 30 segundos

Os pongo enlace a mi EUSOPORT aquí:


Si pinchas en cada parámetro accedes al histórico en forma de gráfica o tabla.

_____________________________________________________________________________________________________



DIC. 2013

Análisis Vantage Pro 2 + 1ª parte. La ISS.



Esta es la primera parte de un análisis que discurrirá por varias semanas de operación con una estación meteorológica de la marca Davis, modelo Vantage Pro 2 + o Actif +, modelo tope de gama que cuenta con un sistema de ventilación de sensores integrados muy ingenioso que convierte la Vantage en un instrumento de alta precisión y fiabilidad, pero muy compacto y de manejo sencillo, apea para cualquier aficionado a la meteorología que busque precisión.  Una estación meteorológica como la Vantage Pro2 + tiene múltiples aplicaciones profesionales, en zonas urbanas y rurales. Los datos que aporta nos acercan más a nuestro medioambiente y nos permite conocer cómo funciona el clima, que no sólo está en el cielo, sino que es la circulación de la energía en la biosfera terrestre. Sensores adicionales como el de humedad del suelo y hojas permiten controlar los campos y bosques de nuestro entorno. Todo esto a un precio razonable, pues la Vantage Pro2 cuesta entre 600 y 1200 euros. Aquí tratamos sobre la versión más completa.

Vamos a empezar a analizar en primer lugar la unidad exterior o ISS

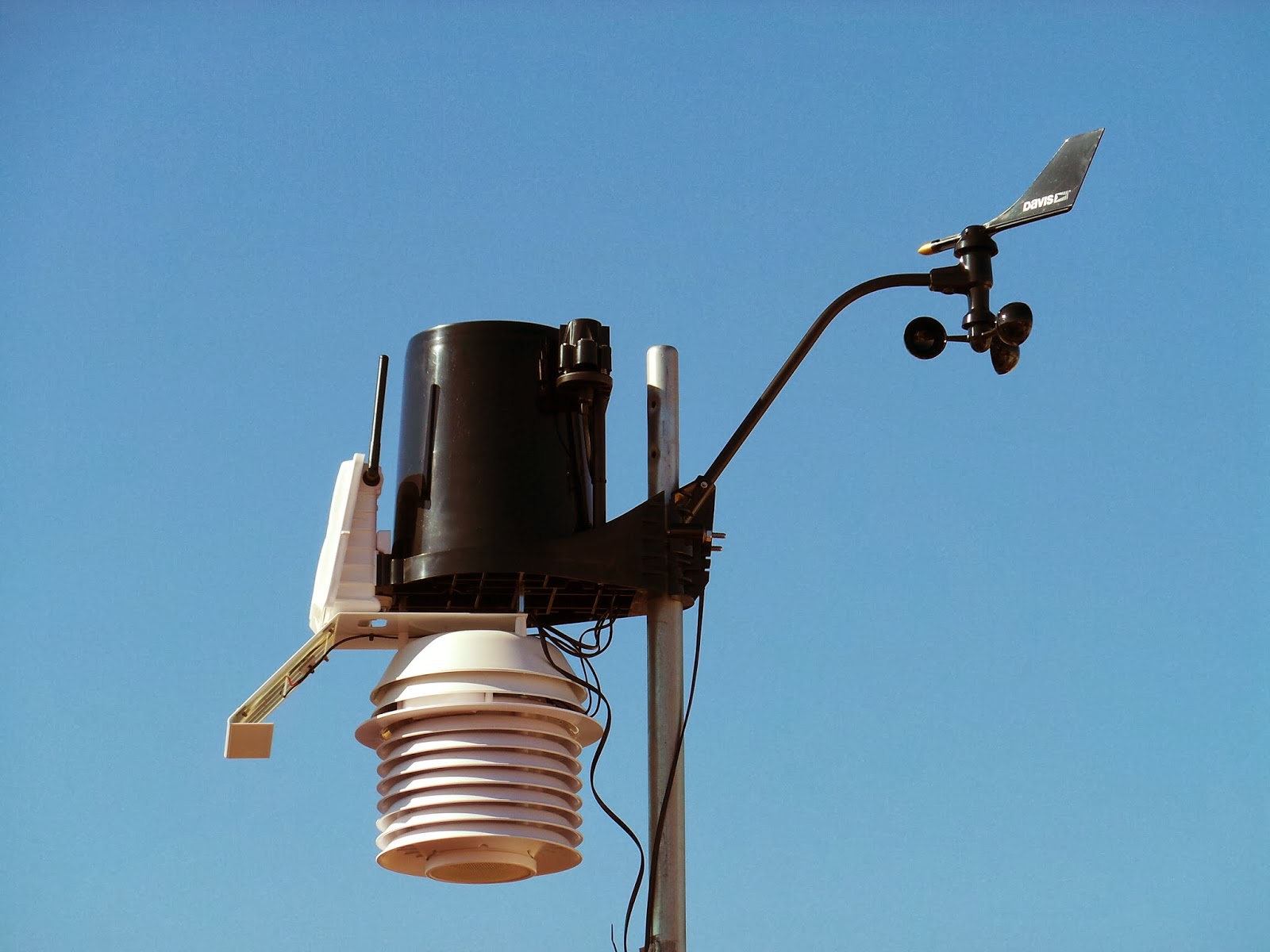

ISS ó Suite de sensores integrados.

Lo primero que destaca de la ISS o conjunto de sensores exteriores es su forma compacta, integrada y elegante. Todo encaja a la perfección y tiene un aspecto de gran calidad. Davis menciona en la documentación que viene en la caja, que han mejorado el anemómetro, que ahora soporta vientos de hasta 320 km/h y que han construido el pluviómetro para el sistema métrico (antes hacía falta un adaptador).

La ISS cuenta con los siguientes sensores en su versión Actif +:

  1. Termómetro.
  2. Higrómetro.
  3. Anemómetro mejorado.
  4. Pluviómetro de balancín autovaciante de 2 mm.
  5. Sensor de indice de UV.
  6. Sensor de irradiación solar.

PARÁMETROS CLIMÁTICOS.

Con estos sensores exteriores nos proporciona los siguientes parámetros climáticos: Temperatura actual, máxima y mínima en diversos periodos desde una hora a un año. Humedad relativa con máximos y mínimos en periodos de hasta un mes. Punto de rocío, sensación térmica, indice de calor e índice de temperatura, humedad, Sol y viento (índice THSW), índice rayos UVA, índice de irradiación solar en vatios por metro cuadrado, evapotranspiración (ET), fuerza y dirección del viento, tendencia barométrica en periodos de 3 horas, y por su puesto previsión del Tiempo de las próximas 48 horas.

Pero lo mejor en mi opinión como usuario aficionado es el pluviómetro, que proporciona datos de lluvias en curso, chubascos, acumulados del día, mes y año. Estos datos no se borran solos al final de un periodo, como los demás datos. Se programa una fecha de inicio de la temporada de lluvias.

PANTALLA ANTIRADIACIÓN

La ISS de la Vantage Pro2 + cuenta con una pantalla antiradiación que protege a los sensores de temperatura y humedad exterior. Consta de un cilindro por segmentos autoventilado las 24 horas, evitando de este forma la acumulación de calor en la zona de dichos sensores, mejorando sustancialmente la fiabilidad de los datos. Durante el día un panel solar extra se encarga de mover el ventilador, y durante la noche o en ausencia de suficiente irradiación solar, una pila hace el mismo trabajo.


Entrada inferior de la pantalla antiradiación.

También la caja que contiene al emisor de radiofrecuencia y al cerebro de la ISS se alimenta por energía solar, lo que convierte a la Vantage Pro 2 + en una estación autosuficiente energéticamente. Los datos se emiten a 868 MHz con un alcance en campo abierto de hasta 300 metros. La ISS puede enviar sus datos a múltiples consolas a la vez,  y la señal puede repetirse, además, entre consolas interiores, aumentando el rango. Los datos se actualizan cada 2,5 segundos.

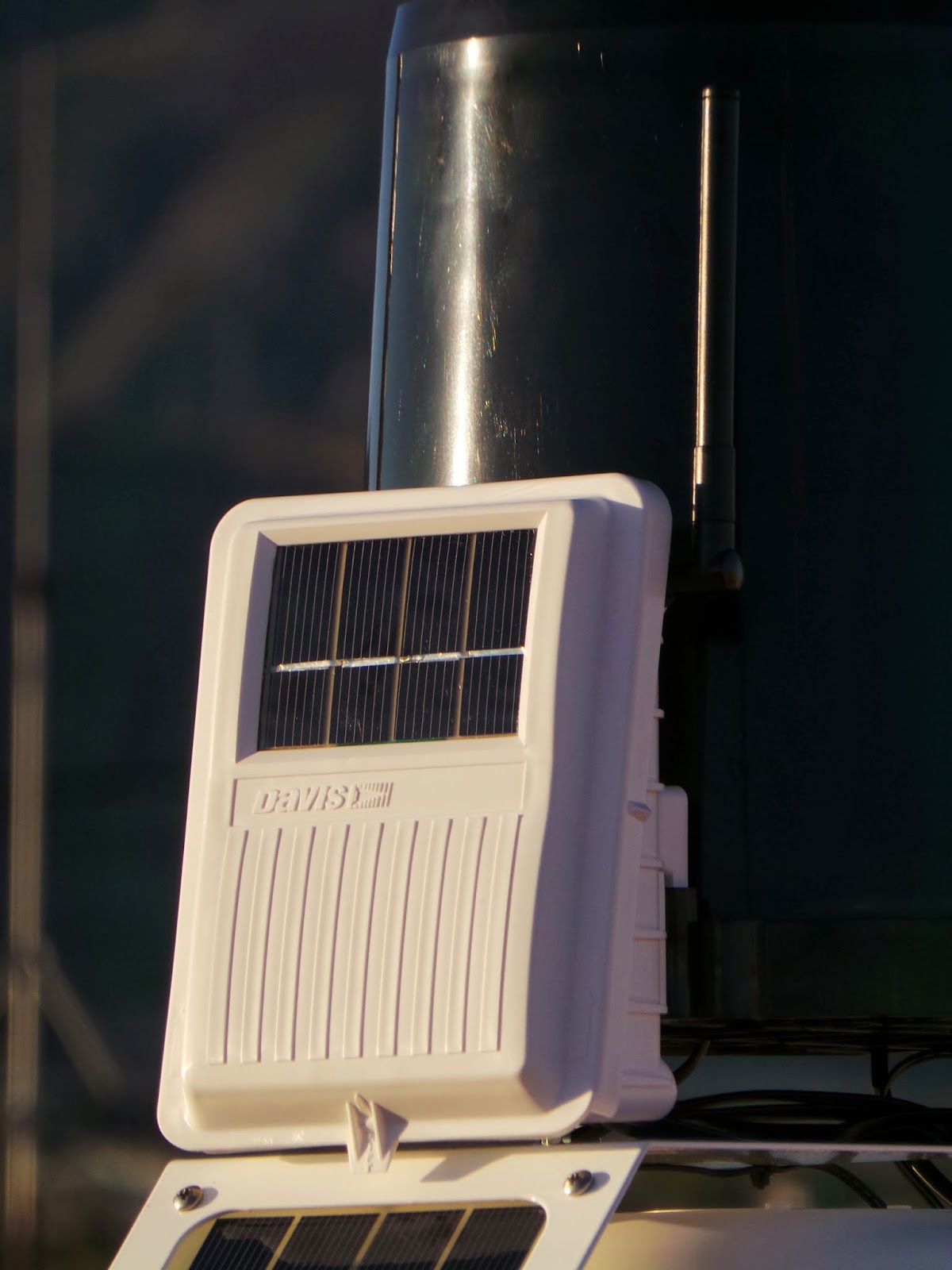

Emisor de datos wifi, alcance, 300 metros.

MONTAJE DE LA ISS

La ISS viene montada en su caja, tan sólo hay que insertar una pila en el emisor, cortar una brida de protección del balancín del pluviómetro e introducir la clavija del cable del anemómetro en la caja del emisor, por detrás. El soporte de la ISS para su montaje en un poste o pared viene en dos partes, una de las cuales sujeta el brazo del anemómetro, que cuenta con un cable de 12 metros para poder ser instalado en un lugar adecuado según nuestras necesidades.

ALTURA DEL ANEMÓMETRO.

La altura recomendada para su correcto funcionamiento es diferente para aplicaciones meteorológicas y de aviación (mínimo 10 metros de altura del suelo) o agrícolas, en cuyo caso la altura desde el suelo debe ser de unos 2 metros. Para el aficionado se recomienda en todo caso una altura de al menos 2 metros por encima del suelo o tejado.

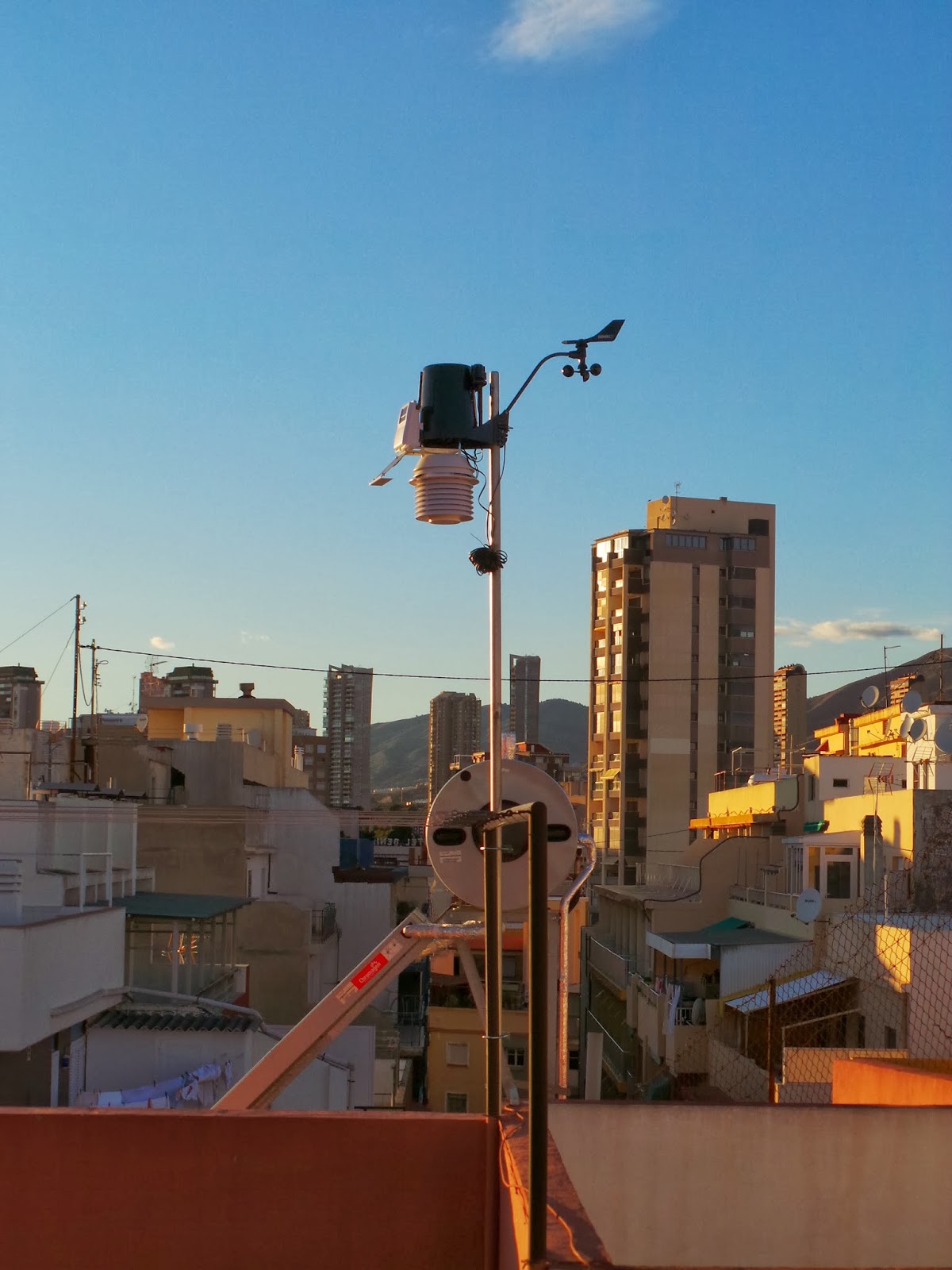

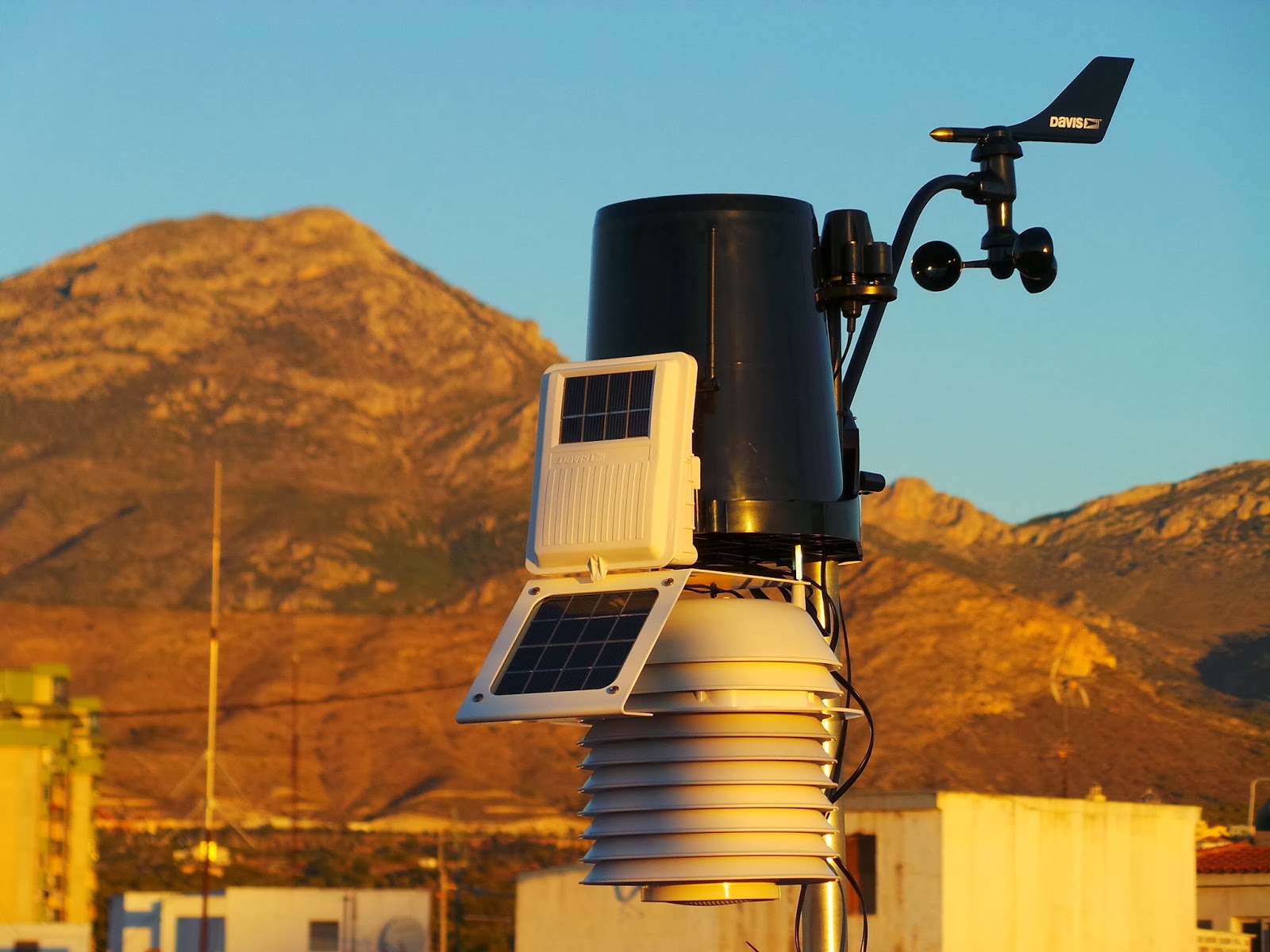

La ISs en el tejado con el Puig Campana de fondo.


Lo más habitual es montar la ISS en el mismo lugar en un mástil de acero inoxidable de al menos 32 mm de ø y 2-3 metros de altura, con el brazo del anemómetro mirando hacia el norte verdadero y el resto de la ISS mirando hacia el sur, para que los paneles solares reciban suficiente energía durante el día. Si no se puede orientar el anemómetro hacia el norte, es necesario calibrar la dirección del viento.

Para el montaje necesitamos unas pocas herramientas convencionales y dos personas. Conviene comprobar  la comunicación de la ISS con la consola interior, antes de su instalación final. También debemos acercar el oído a la parte baja de la pantalla protectora de los sensores, para verificar que el ventilador está en marcha. Para activar el ventilador hay que tirar de dos plásticos protectores que bloquean las pilas para el transporte.


Una vez instalada, nos toca programar la consola interior y en su caso instalar el software Weatherlink si lo que queremos es volcar datos a un PC y/o página web.  El funcionamiento de la consola interior será objeto de análisis en la segunda parte.
